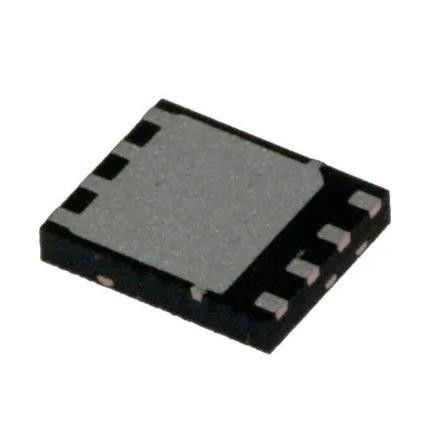

CSD17308Q3 N-Channel 30 V 14A 44A 2.7W На поверхности установка 8-VSON-CLIP
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | CSD17308Q3 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Тип FET: | N-канал | Технологии: | MOSFET (металлическая окись) |
|---|---|---|---|
| Напряжение отхода к источнику (Vdss): | 30 В | 25 В: | 14A (Ta), 44A (Tc) |
| Напряжение привода (макс. RDS включено, минимум RDS включено): | 3В, 8В | Rds On (Max) @ Id, Vgs: | 10.3mOhm @ 10A, 8В |
| Vgs(th) (макс.) @ Id: | 1.8V @ 250µA | Обязанность ворот (Qg) (Макс) @ Vgs: | 5.1 nC @ 4,5 В |
| Vgs (макс.): | +10В, -8В | ||
Характер продукции
CSD17308Q3 N-Channel 30 V 14A 44A 2.7W На поверхности установка 8-VSON-CLIP
Спецификации Счетная стоимость
| Тип | Описание |
| Категория | Дискретные полупроводниковые изделия |
| Транзисторы | |
| FET, MOSFET | |
| Одиночные FET, MOSFET | |
| Мфр | Техасские инструменты |
| Серия | NexFETTM |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Тип FET | N-канал |
| Технологии | MOSFET (оксид металла) |
| Напряжение отхода к источнику (Vdss) | 30 В |
| Ток - непрерывный отвод (Id) @ 25°C | 14A (Ta), 44A (Tc) |
| Напряжение привода (макс. RDS включено, минимум RDS включено) | 3В, 8В |
| Rds On (Max) @ Id, Vgs | 10.3mOhm @ 10A, 8В |
| Vgs(th) (макс.) @ Id | 1.8В @ 250μA |
| Загрузка шлюза (Qg) (макс.) @ Vgs | 5.1 nC @ 4,5 В |
| Vgs (макс.) | +10В, -8В |
| Вводная емкость (Ciss) (Max) @ Vds | 700 pF @ 15 В |
| Функция FET | - |
| Рассеивание энергии (макс.) | 2.7W (Ta) |
| Операционная температура | -55°C ~ 150°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | 8-VSON-CLIP (3.3x3.3) |
| Пакет / чемодан | 8-PowerTDFN |
| Номер базовой продукции | CSD17308 |
ОсобенностиFDV301N
• Оптимизировано для 5-В порта
• Ультранизкий Qg и Qgd
• Низкое теплосопротивление
• Лавины
• Бессвинцовое покрытие концов
• Соответствие требованиям RoHS
• без галогена
• VSON 3,3 мм × 3,3 мм пластиковый пакет
ПрименениеFDV301N
• Место загрузки ноутбука
• Синхронный ток в точке загрузки в сетевых, телекоммуникационных и компьютерных системах
Экологические и экспортные классификацииFDV301N
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
