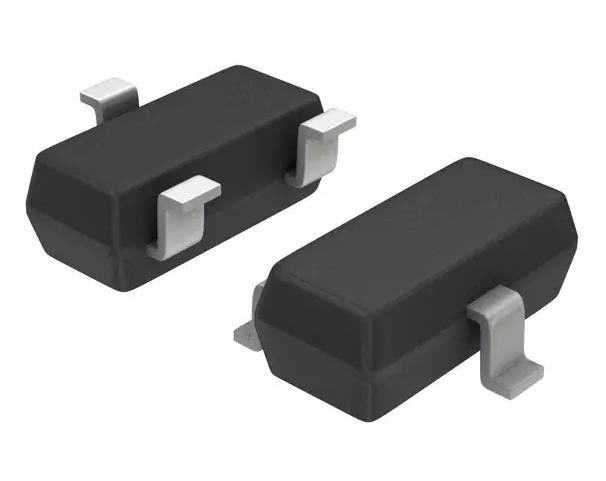

SZMMBZ27VCLT1G 38V сцепление 1A Ipp Tvs Диодная поверхность монтаж SOT-23-3 (TO-236)
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | SZMMBZ27VCLT1G |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Тип: | Зенер | Однонаправленные каналы: | 2 |
|---|---|---|---|
| Напряжение - обратное зазор (тип.): | 22 В | Напряжение - пробой (мин.): | 25.65В |
| Напряжение тока - зажимать (Макс) @ Ipp: | 38V | Ток — пиковый импульс (10/1000 мкс): | 1А |
| Мощность — пиковый пульс: | 40W | Заявления: | Автомобильная промышленность |
Характер продукции
SZMMBZ27VCLT1G 38V сцепление 1A Ipp Tvs Диодная поверхность монтаж SOT-23-3 (TO-236)
СпецификацииSZMMBZ27VCLT1G
| Тип | Описание |
| Категория | Защита цепи |
| Снижающие напряжение временного напряжения (TVS) | |
| Диоды TVS | |
| Мфр | на полу |
| Серия | Автомобиль, AEC-Q101 |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Тип | Зенер |
| Однонаправленные каналы | 2 |
| Напряжение - обратное противостояние (тип) | 22 В |
| Напряжение - разрыв (мин) | 25.65В |
| Напряжение - зажимание (макс.) @ Ipp | 38 В |
| Ток - пиковый импульс (10/1000μs) | 1А |
| Мощность - пиковый пульс | 40 Вт |
| Защита линий электропередач | Нет, нет. |
| Заявления | Автомобильная промышленность |
| Пропускная способность @ частота | - |
| Операционная температура | -55°C ~ 150°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | TO-236-3, SC-59, SOT-23-3 |
| Пакет изделий поставщика | SOT-23-3 (TO-236) |
| Номер базовой продукции | SZMMBZ27 |
ОсобенностиSZMMBZ27VCLT1G
• Пакет SOT-23 позволяет использовать либо две отдельные однонаправленные конфигурации, либо одну двунаправленную конфигурацию
• Стандартный диапазон напряжения Zener - 15 V, 27 V, 39 V
• Пиковая мощность − 40 Вт @ 1,0 мс (двухнаправленная), по рисунку 5
• Оценка ESD класса 3B (свыше 16 кВ) на модель человеческого тела
• Оценка ESD IEC61000−4−2 Уровень 4, ±30 кВ Контактный разряд
• Низкая утечка < 100 nA
• Показатель воспламеняемости: UL 94 V−O
• SZ Префикс для автомобильных и других приложений, требующих уникальных требований к изменению места и управления; AEC-Q101 Квалифицирован и способен к PPAP
• Это устройства, свободные от Pb−
ПрименениеSZMMBZ27VCLT1G
Эти двойные монолитные кремниевые диоды зенера предназначены для применения, требующего защитных возможностей.бизнес-машиныИх конструкция двойного соединения общего катода обеспечивает защиту двух отдельных линий с использованием только одного пакета.Эти устройства идеально подходят для ситуаций, когда площадь на доске является премиум.
Экологические и экспортные классификацииSZMMBZ27VCLT1G
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
