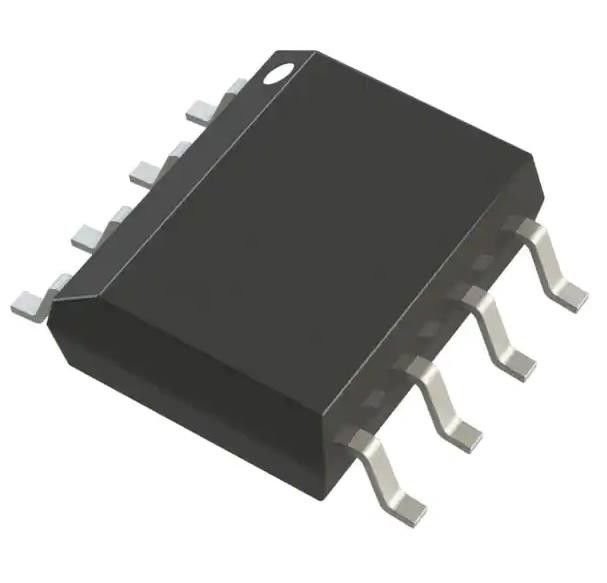

AD797ARZ-REEL Усилитель общего назначения 1 схема 8-SOIC
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | AD797ARZ-REEL |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Тип усилителя: | Общая цель | Количество схем: | 1 |
|---|---|---|---|
| Тип выхода: | - | Скорость нарастания: | 20V/µs |
| Продукт ширины полосы частот увеличения: | 110 MHz | -3дБ пропускная способность: | 8 МГц |
| Настоящий - смещение входного сигнала: | 250 нА | Напряжение тока - смещение входного сигнала: | µV 25 |
Характер продукции
AD797ARZ-REEL Усилитель общего назначения 1 схема 8-SOIC
СпецификацииAD797ARZ-REEL
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Линейный | |
| Усилители | |
| Инструментация, ОП-амперы, буферные амперы | |
| Мфр | Analog Devices Inc. |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Статус продукта | Активный |
| Тип усилителя | Общая цель |
| Количество схем | 1 |
| Тип выхода | - |
| Уровень гибели | 20В/μs |
| Продукт для увеличения пропускной способности | 110 МГц |
| -3 дБ пропускной способности | 8 МГц |
| Текущее - Входное уклонение | 250 нА |
| Напряжение - входный отвод | 25 мкВ |
| Текущее - поставка | 8.2mA |
| Ток - выход / канал | 50 мА |
| Напряжение - протяженность питания (мин) | 10 В |
| Напряжение - протяженность питания (макс.) | 30 В |
| Операционная температура | -40°C ~ 85°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 8-SOIC (0,154", 3,90 мм ширины) |
| Пакет изделий поставщика | 8-SOIC |
| Номер базовой продукции | 797 г. н.э. |
ОсобенностиAD797ARZ-REEL
*Низкий шум
*0,9 нВ/√Гц типичный (максимум 1,2 нВ/√Гц) шум входной напряженности при 1 кГц
* 50 нВ p-p шум входной напряженности, от 0,1 Гц до 10 Гц
*Низкое искажение
−120 дБ общего гармонического искажения при 20 кГц
*Отличные характеристики AC
-800 нс время установки на 16 бит (10 В шаг)
-110 МГц увеличения пропускной способности (G = 1000)
Пропускная способность -8 МГц (G = 10)
ширина полосы -280 кГц с полной мощностью при 20 В p-p
-20 V/μs
*Отличная точность постоянного тока
-80 мкВ максимальное входное смещение напряжения
-1,0 мкВ/°С
*Специфицировано для источников питания ±5 и ±15 В
*Высокий выходный приводный ток 50 мА
ПрименениеAD797ARZ-REEL
*Профессиональные предварительные усилители аудио
*IR, CCD и сонарные системы визуализации
*Анализаторы спектра
*Ультразвуковые предварительные усилители
*Сейсмические детекторы
*С-Δ ADC/DAC буферы
Экологические и экспортные классификацииAD797ARZ-REEL
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
