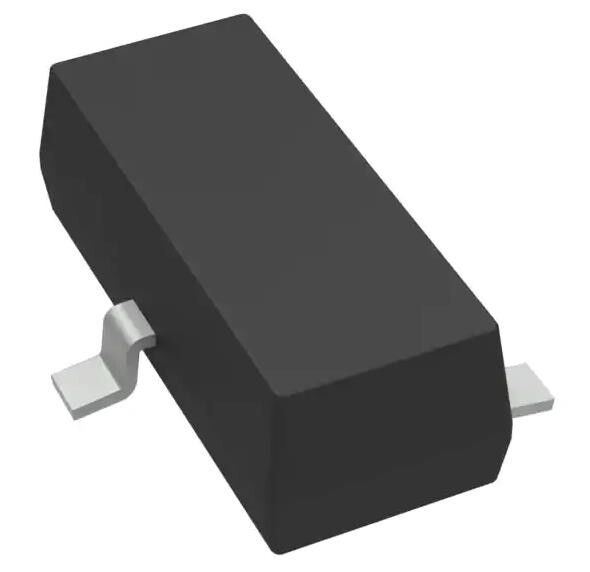

TPD2E009DBZR 8V сцепление 1A (8/20μs) Ipp Tvs Диодная поверхность монтаж SOT-23-3
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TLV70233DBVR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Однонаправленные каналы: | 2 | Напряжение - обратное зазор (тип.): | 5.5V (Макс) |
|---|---|---|---|
| 5.5V (Макс): | 7 v | Напряжение тока - зажимать (Макс) @ Ipp: | 8V |
| Ток — пиковый импульс (10/1000 мкс): | 1A (8/20µs) | Мощность — пиковый пульс: | 45 Вт |
| Предохранение от линии электропередач: | Да, да. | Заявления: | Локальные сети, HDMI |
Характер продукции
TPD2E009DBZR 8V сцепление 1A (8/20μs) Ipp Tvs Диодная поверхность монтаж SOT-23-3
СпецификацииTPD2E009DBZR
| Тип | Описание |
| Категория | Защита цепи |
| Снижающие напряжение временного напряжения (TVS) | |
| Диоды TVS | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Тип | Рулевое управление (рельс на рельс) |
| Однонаправленные каналы | 2 |
| Напряжение - обратное противостояние (тип) | 5.5В (максимум) |
| Напряжение - разрыв (мин) | 7В |
| Напряжение - зажимание (макс.) @ Ipp | 8В |
| Ток - пиковый импульс (10/1000μs) | 1A (8/20μs) |
| Мощность - пиковый пульс | 45 Вт |
| Защита линий электропередач | Да, да. |
| Заявления | Ethernet, HDMI |
| Пропускная способность @ частота | - |
| Операционная температура | -40 °C ~ 85 °C (TA) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | TO-236-3, SC-59, SOT-23-3 |
| Пакет изделий поставщика | SOT-23-3 |
| Номер базовой продукции | TPD2E009 |
ОсобенностиTPD2E009DBZR
* Поддерживает скорость передачи данных до 6 Гбит / с
* IEC 61000-4-2 Защита ESD
- Контактный разряд +8 кВ
- +8 кВ воздушный разряд
* Защита от перенапряжений IEC 61000-4-5
- 5 А (8/20 с)
* Низкая емкость
- DRT: 0,7-pF (тип)
- DBZ: 0,9-pF (тип)
* 0,05-pF Совпадающая емкость между дифференциальной парой сигналов
* Диоды TVS с двойным совпадением для защиты дифференциальных данных и часовых линий интерфейсов HDMl, LVDSSATA, Ethernet или USB
* Сберегающие пространство варианты пакета DRT и DBZ
* Картографирование штифтов для высокоскоростных линий обеспечивает нулевое дополнительное искажение из-за планировки панели при размещении чипа защиты ESD рядом с разъемом
Применение TPD2E009DBZR
* Конечное оборудование:
- Ноутбуки.
- Сет-топ-коробки
- Переносные компьютеры
- DVD-плееры
- Медиаплееры
* Интерфейсы:
- HDMI 2.0
- USB 3.0
- eSATA
- Эфир.
Экологические и экспортные классификацииTPD2E009DBZR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
