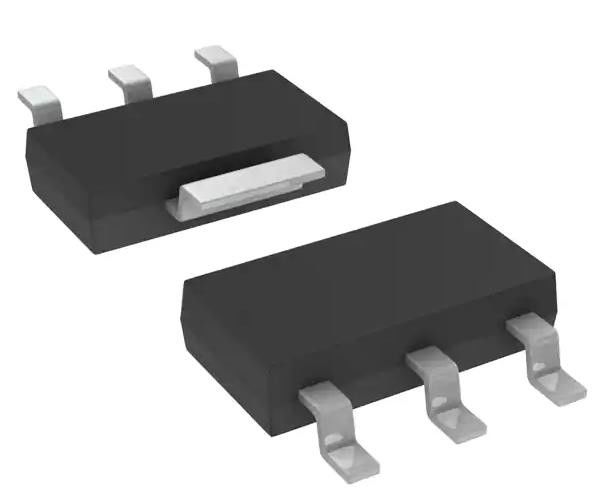

NCP1117STAT3G Линейный регулятор напряжения IC положительно регулируемый 1 выход 1A SOT-223
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | NCP1117STAT3G |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Конфигурация вывода: | Положительно | Тип выхода: | Регулируемый |
|---|---|---|---|
| Количество регулирующих органов: | 1 | Напряжение - вход (макс.): | 20V |
| Напряжение - выход (мин/фиксированное): | 1.25V | Напряжение - выход (макс.): | 18.8V |
Характер продукции
NCP1117STAT3G Линейный регулятор напряжения IC положительно регулируемый 1 выход 1A SOT-223
СпецификацииNCP1117STAT3G
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Регуляторы напряжения - линейные | |
| Мфр | на полу |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Конфигурация вывода | Положительно |
| Тип выхода | Регулируемый |
| Количество регулирующих органов | 1 |
| Напряжение - вход (макс.) | 20 В |
| Напряжение - выход (мин/фиксированное) | 1.25В |
| Напряжение - выход (макс.) | 18.8В |
| Выход напряжения (макс.) | 1.2В @ 800mA |
| Ток - выход | 1А |
| Текущий - тихий (Iq) | 10 мА |
| PSRR | 73 дБ (120 Гц) |
| Особенности управления | - |
| Особенности защиты | Слишком сильный ток, слишком высокая температура |
| Операционная температура | 0°C ~ 125°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | TO-261-4, TO-261AA |
| Пакет изделий поставщика | SOT-223 |
| Номер базовой продукции | NCP1117 |
ОсобенностиNCP1117STAT3G
• Выходной ток свыше 1,0 А
• 1,2 В Максимальное выходное напряжение при 800 мА над температурой
• фиксированное выходное напряжение 1,5 V, 1,8 V, 1,9 V, 2,0 V, 2,5 V, 2,85 V,3.3 V, 5.0 V и 12 V
• Опция регулируемого выходного напряжения
• отсутствие минимальной нагрузки на устройства с фиксированным напряжением
• Справочное/выходное напряжение на ±1,0%
• Ограничение тока, безопасная эксплуатация и защита от теплового отключения
• Работа на входе 20 В
• Префикс NCV для автомобильных и других приложений, требующих уникальных требований к изменению места и управления; AEC-Q100 Qualified and PPAP Capable
• Это устройства, свободные от Pb.
Применение NCP1117STAT3G
• Потребительское и промышленное оборудование
• Активное завершение SCSI для версии 2.85 V
• Регулирование переключения поста электроснабжения
• Контроллеры жесткого диска
• Зарядные устройства
Экологические и экспортные классификацииNCP1117STAT3G
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
