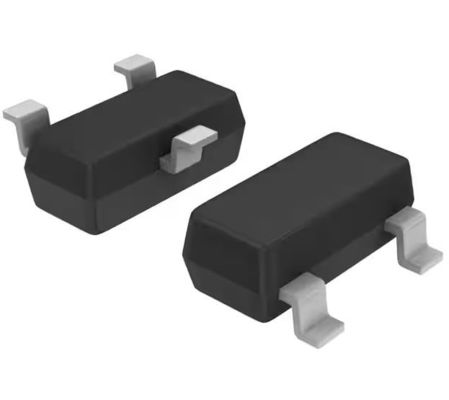

IRLML5103TRPBF Электронные компоненты MOSFET P-Channel 30 V 760mA 540mW
Подробная информация о продукте:
| Место происхождения: | Оригинал |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | IRLML5103TRPBF |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка. |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Тип FET: | P-канал | Стеките к напряжению тока источника (Vdss): | 30 v |
|---|---|---|---|
| Ток — непрерывный слив (Id) при 25°C: | 760mA (животики) | Напряжение тока привода (максимальный Rds дальше, минимальный Rds дальше): | 4.5V, 10V |
| Rds на (Макс) @ id, Vgs: | 600mOhm @ 600mA, 10V | Id Vgs (th) (Макс) @: | 1V @ 250µA |
| Обязанность ворот (Qg) (Макс) @ Vgs: | 5,1 nC @ 10 v | Vgs (Макс): | ±20V |
| Входная емкость (Ciss) (Макс) @ Vds: | 75 pF @ 25 В | Диссипация силы (Макс): | 540mW (животики) |
Характер продукции
IRLML5103TRPBF Электронные компоненты MOSFET P-Channel 30 V 760mA 540mW
MOSFET P-CH 30V 760MA SOT23
СпецификацииIRLML5103TRPBF
| Тип | Описание |
| Категория | Одиночные FET, MOSFET |
| Мфр | Infineon Technologies |
| Серия | HEXFET® |
| Пакет | Лента и катушка (TR) |
| Статус продукта | Активный |
| Тип FET | П-канал |
| Технологии | MOSFET (оксид металла) |
| Напряжение отхода к источнику (Vdss) | 30 В |
| Ток - непрерывный отвод (Id) @ 25°C | 760mA (Ta) |
| Напряжение привода (макс. RDS включено, минимум RDS включено) | 4.5В, 10В |
| Rds On (Max) @ Id, Vgs | 600mOhm @ 600mA, 10В |
| Vgs(th) (макс.) @ Id | 1В @ 250μA |
| Загрузка шлюза (Qg) (макс.) @ Vgs | 5.1 nC @ 10 В |
| Vgs (макс.) | ± 20 В |
| Вводная емкость (Ciss) (Max) @ Vds | 75 pF @ 25 В |
| Функция FET | - |
| Рассеивание энергии (макс.) | 540 мВт (Ta) |
| Операционная температура | -55°C ~ 150°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | Micro3TM/SOT-23 |
| Пакет / чемодан | TO-236-3, SC-59, SOT-23-3 |
| Номер базовой продукции | IRLML5103 |
ОсобенностиIRLML5103TRPBF
* Технологии V поколения
* Ультранизкое сопротивление
* P-ChannelMOSFET
* SOT-23 Следы
* Низкий профиль (< 1,1 мм)
* Доступно в виде ленты и катушки
* Быстрое переключение
* Без свинца
* Соответствует требованиям RoHS, не содержит галогенов
ОписаниеIRLML5103TRPBF
HEXFET пятого поколения от International Rectifier используют передовые методы обработки для достижения чрезвычайно низкого сопротивления на кремниевую площадь.В сочетании с быстрой скоростью переключения и прочной конструкцией устройства, которыми хорошо известны HEXFET Power MOSFET, обеспечивает конструктору чрезвычайно эффективное и надежное устройство для использования в самых разных приложениях.
Экологические и экспортные классификацииIRLML5103TRPBF
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8541.21.0095 |
