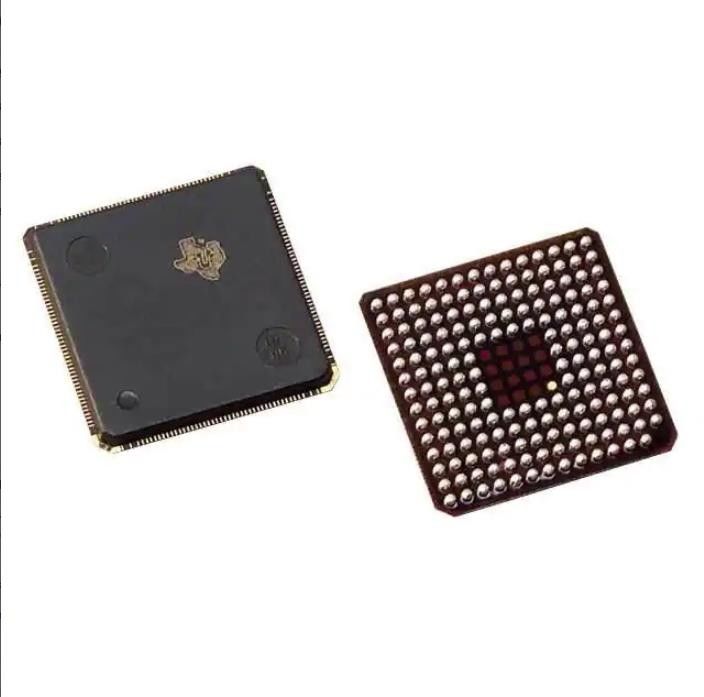

TMS320F2812ZHHS Чип датчика температуры MCU 32bit 256kb Flash 179bga
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TMS320F2812ZHHS |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Серия: | Автомобильный, AEC-Q100, C2000™ C28x с фиксированной точкой | упаковка: | Трубка |
|---|---|---|---|
| Состояние продукта: | Устарелый | Процессор ядра: | C28x |
| Размер ядра: | трицатидвухразрядное Одно-ядр | Скорость: | 150MHz |
| Взаимодействие: | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART | Peripherals: | DMA, POR, PWM, WDT |
| Высокий свет: | TMS320F2812ZHHS,чип датчика температуры MCU,MCU 32bit 256kb Flash 179bga |
||
Характер продукции
Интегральные микросхемы TMS320F2812ZHHS IC Mcu 32bit 256kb Flash 179bga
C28x Automotive, AEC-Q100, C2000™ Микроконтроллер C28x с фиксированной точкой IC 32-разрядный одноядерный 150 МГц 256 КБ (128K x 16) FLASH 179-BGA MicroStar (12x12)
Технические характеристики ТМС320Ф2812ЖХС
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Встроенный | |
| Микроконтроллеры | |
| производитель | Инструменты Техаса |
| Ряд | Автомобильная промышленность, AEC-Q100, C2000™ C28x с фиксированной точкой |
| Упаковка | Трубка |
| Статус продукта | Устаревший |
| Основной процессор | C28x |
| Размер ядра | 32-разрядный одноядерный |
| Скорость | 150 МГц |
| Связь | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART |
| Периферийные устройства | DMA, POR, PWM, WDT |
| Количество входов/выходов | 56 |
| Размер памяти программы | 256 КБ (128 КБ x 16) |
| Тип программной памяти | ВСПЫШКА |
| Размер ЭСППЗУ | - |
| Размер оперативной памяти | 18К х 16 |
| Напряжение питания (Vcc/Vdd) | 1,81 В ~ 2 В |
| Преобразователи данных | А/Д 16х12б |
| Тип генератора | Внутренний |
| Рабочая Температура | -40°C ~ 125°C (ТА) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 179-ЛФБГА |
| Пакет устройств поставщика | 179-BGA MicroStar (12x12) |
| Базовый номер продукта | ТМС320 |
ОсобенностиТМС320Ф2812ЖХС
• Высокопроизводительная статическая КМОП-технология
– 150 МГц (время цикла 6,67 нс)
– Конструкция с низким энергопотреблением (ядро 1,8 В на частоте 135 МГц, ядро 1,9 В на частоте 150 МГц, 3,3-VI/O)
• Поддержка сканирования границ JTAG (1)
• Высокопроизводительный 32-разрядный процессор (TMS320C28x™)
– Операции 16 x 16 и 32 x 32 MAC
– 16 x 16 Двойной MAC
- Гарвардская автобусная архитектура
- Атомные операции
– Быстрая реакция на прерывание и обработка
– Унифицированная модель программирования памяти
– 4M линейная программа/адрес данных
– Code-Effective (в C/C++ и ассемблере)
- Совместимость с исходным кодом процессора TMS320F24x/LF240x
• Встроенная память
– Флэш-устройства: до 128K x 16 Flash (четыре сектора 8K x 16 и шесть секторов 16K x 16)
- ROM-устройства: до 128K x 16 ROM
- ПЗУ 1K x 16 OTP
– L0 и L1: 2 блока по 4K x 16 в каждом ОЗУ с одним доступом (SARAM)
– H0: 1 блок 8K x 16 SARAM
– M0 и M1: 2 блока по 1K x 16 каждый SARAM
• Загрузочное ПЗУ (4K x 16)
- С режимами загрузки программного обеспечения
- Стандартные математические таблицы
• Внешний интерфейс (2812)
- Более 1M x 16 общей памяти
- Программируемые состояния ожидания
- Программируемое время чтения/записи строба
- Три отдельных чипа на выбор
• Порядок следования байтов: Little Endian
• Часы и системное управление
- Поддерживается динамическое изменение коэффициента PLL
- Встроенный осциллятор
– Модуль сторожевого таймера
• Три внешних прерывания
• Блок расширения периферийных прерываний (PIE), который
Поддерживает 45 периферийных прерываний
• Три 32-разрядных таймера ЦП
• 128-битный ключ безопасности/замок
– Защищает Flash/ROM/OTP и L0/L1 SARAM
- Предотвращает обратный инжиниринг прошивки
• Периферийные устройства управления двигателем
– Два менеджера мероприятий (EVA, EVB)
– Совместимость с устройствами 240xA
• Периферийные устройства с последовательным портом
– Последовательный периферийный интерфейс (SPI)
– Два последовательных коммуникационных интерфейса (SCI), стандартный UART
– Расширенная сеть контроллеров (eCAN)
– Многоканальный буферизованный последовательный порт (McBSP)
• 12-разрядный АЦП, 16 каналов
– 2 x 8-канальный входной мультиплексор
- Два образца и хранения
– Одиночные/одновременные преобразования
– Высокая скорость преобразования: 80 нс/12,5 MSPS
• До 56 контактов ввода/вывода общего назначения (GPIO)
• Расширенные функции эмуляции
– Функции анализа и точек останова
- Отладка в реальном времени с помощью оборудования
• Инструменты разработки включают
- Компилятор/ассемблер/компоновщик ANSI C/C++
– Code Composer Studio™ IDE
– DSP/БИОС™
– Контроллеры сканирования JTAG
• Режимы с низким энергопотреблением и энергосбережение
- Поддерживаемые режимы IDLE, STANDBY, HALT
- Отключить индивидуальные периферийные часы
ПРИЛОЖЕНИЯизТМС320Ф2812ЖХС
TMS320F2810, TMS320F2811, TMS320F2812, TMS320C2810, TMS320C2811 и TMS320C2812 устройства, представители поколения TMS320C28x™ DSP, высокоинтегрированные, высокопроизводительные решения для требовательных приложений управления.Функциональные блоки и карты памяти описаны в Раздел 3, Функциональный обзор.В этом документе TMS320F2810, TMS320F2811 и TMS320F2812 обозначаются аббревиатурой F2810, F2811 и F2812 соответственно.F281x обозначает все три флэш-устройства.ТМС320К2810, ТМС320К2811,и TMS320C2812 обозначаются аббревиатурой C2810, C2811 и C2812 соответственно.C281x обозначает все три устройства ПЗУ.2810 обозначает устройства F2810 и C2810;2811 обозначает как F2811, так и C2811. устройства;а 2812 обозначает устройства F2812 и C2812.
Экологические и экспортные классификацииТМС320Ф2812ЖХС
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | 3А991А2 |
| ХТСУС | 8542.31.0001 |
