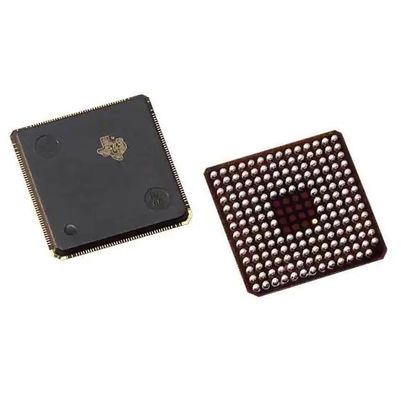

Обломок 32BIT 256KB 179BGA IC MCU датчика температуры TMS320F2812ZHHA
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TMS320F2812ZHHA |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Mfr: | Texas Instruments | Серия: | Автомобильный, AEC-Q100, C2000™ C28x с фиксированной точкой |
|---|---|---|---|
| упаковка: | Поднос | Состояние продукта: | Устарелый |
| Процессор ядра: | C28x | Размер ядра: | трицатидвухразрядное Одно-ядр |
| Скорость: | 150MHz | Взаимодействие: | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART |
| Высокий свет: | TMS320F2812ZHHA,32BIT 256KB 179BGA IC MCU,Обломок датчика температуры MCU |
||
Характер продукции
Интегральные схемаы IC Mcu 32bit 256kb внезапное 179bga TMS320F2812ZHHA
Интегральные схемаы IC Mcu 32bit 256kb внезапное 179bga регулятора TMS320F2812ZHHA
C28x автомобильное, AEC-Q100, ВСПЫШКА 179-BGA MicroStar Одно-ядра 150MHz 256KB IC с фиксированной точкой микроконтроллера C2000™ C28x трицатидвухразрядная (128K x 16) (12x12)
Спецификации TMS320F2812ZHHA
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемаы (ICs) |
| Врезанный | |
| Микроконтроллеры | |
| Mfr | Texas Instruments |
| Серия | Автомобильный, AEC-Q100, C2000™ C28x с фиксированной точкой |
| Пакет | Поднос |
| Состояние продукта | Устарелый |
| Процессор ядра | C28x |
| Размер ядра | трицатидвухразрядное Одно-ядр |
| Скорость | 150MHz |
| Взаимодействие | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART |
| Peripherals | DMA, POR, PWM, WDT |
| Номер I/O | 56 |
| Размер запоминающего устройства программы | 256KB (128K x 16) |
| Тип памяти программы | ВСПЫШКА |
| Размер EEPROM | - |
| Размер RAM | 18K x 16 |
| Напряжение тока - поставка (Vcc/Vdd) | 1.81V | 2V |
| Преобразователи данных | A/D 16x12b |
| Тип генератора | Внутренний |
| Рабочая температура | -40°C | 85°C (ЖИВОТИКИ) |
| Устанавливать тип | Поверхностный держатель |
| Пакет/случай | 179-LFBGA |
| Пакет прибора поставщика | 179-BGA MicroStar (12x12) |
| Низкопробный номер продукта | TMS320 |
Особенности TMS320F2812ZHHA
• Высокопроизводительная статическая технология CMOS
- 150 MHz (время цикла 6.67-ns)
- Маломощный (1.8-VCoreat135MHz,
ядр 1.9-V на дизайне I/O 150 MHz, 3.3-V)
• Поддержка развертки границы JTAG
• Высокопроизводительное трицатидвухразрядное C.P.U. (TMS320C28xTM)
-16x16and32x32MACOperations
-16x16DualMAC
- Архитектура автобуса Гарвард
- Атомная деятельность
- Быстрые ответ и обработка прерывания
- Унифицированная модель памяти программируя
Программа -4M линейные/достигаемость адреса данных
- Код-эффективный (в C/C++ и собрании)
- Исходный код процессора TMS320F24x/IF240x совместимый
• Память На-обломока
- Внезапные приборы: До вспышки 16 128K x
(4 8K участки 16K 16) - приборы x 16 и 6 ROM: До 128K x 16 • ROM - ROM 1Kx 16 OTP
• L0 и L1: 2 блока 4K 16 каждый RAM Одно-доступа (SARAM)
- H0: 1Block 8K 16 SARAM
- M0 и M1: 2 блока 1K 16 каждых SARAM
• ROM ботинка (4Kx x 16)
- С режимами ботинка программного обеспечения
- Стандартные таблицы математики
• Внешний интерфейс (2812)
- Над полной памятью 1Mx 16
- Programmable статусы ожидания
- Programmable чтение/пишет время строба
- Индивидуальный обломок 3 выбирает
• Endianness: Меньшее Endian
ПРИМЕНЕНИЯ TMS320F2812ZHHA
• Часы и контроль системы
- Динамические изменения коэффициента PLL поддержали
- Генератор На-обломока
- Модуль таймера сторожевого пса
• 3 внешних прерывания
• Периферийный блок расширения прерывания (ПИРОГА) который поддержки 45 периферийных прерываний
• 3 трицатидвухразрядных C.P.U.-таймера
• ключ/замок безопасностью 128-Bit
- Защищает Flash/ROM/OTP и L0/L1 SARAM - предотвращает обратное проектирование микропрограммных обеспечений
• Peripherals управлением мотора
- 2 менеджера события (ЕВА, EVB)
- Совместимый к приборам 240xA
• Peripherals серийной гавани
- Серийный периферийный интерфейс (SPI)
- 2 интерфейса серийных связей (SCls), стандартный UART
- Увеличенная сеть зоны регулятора (eCAN)
- Multichannel амортизированный серийный порт (McBSP)
• 12-Bit ADC, 16 каналов
Мультиплексор входного сигнала -2x8Channel
- Образц-и-владение 2
- Одиночные/одновременные преобразования
- Быстрый конверсионный курс: 80 ns/12.5 MSPS
• До 56 общецелевых штырей I/O (GPIO) • Предварительные особенности эмулирования
- Функции анализа и точки прерывания
- Реальное время отлаживает через оборудование
• Средства разработки программного обеспечения включают
- Компилятор/сборщик/линкер ANSI C/C++
- Студия TM IDE композитора кода
- DSP/BIOSTM
- Регуляторы развертки JTAG (1)
• Маломощные режимы и энергосбережения
- БЕСПОЛЕЗНЫЙ, РЕЗЕРВНЫЙ, режимы ОСТАНОВКИ поддержали
- Выведите индивидуальные периферийные часы из строя
Классификации экологических & экспорта TMS320F2812ZHHA
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 3 (168 часов) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
