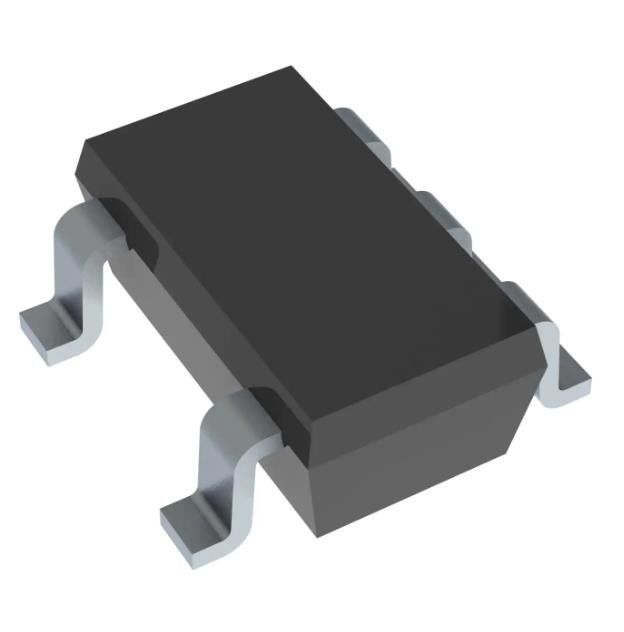

LM2735XQMF/NOPB Интегральные схемы IC Reg Multi Config ADJ 2.1A SOT23
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LM2735XQMF/NOPB |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Функция: | Повысительный, повысительный/понижение |
|---|---|---|---|
| Выходная конфигурация: | Позитв | Топология: | Повышение, Обратный ход, SEPIC |
| Тип выхода: | регулируемый | Количество выходов: | 1 |
| Напряжение тока - входной сигнал (минута): | 2.7V | Напряжение тока - входной сигнал (Макс): | 5.5V |
| Высокий свет: | LM2735XQMF/NOPB,LM2735XQMF ИС интегральных схем,Reg Multi Config ADJ 2.1A SOT23 |
||
Характер продукции
LM2735XQMF/NOPB ИС для интегральных схем Reg Mult Config Adj 2.1a Sot23
Boost, Flyback, SEPIC Импульсный регулятор IC Положительный регулируемый 3V 1 выход 2.1A (переключатель) SC-74A, SOT-753
Технические характеристики LM2735XQMF/НОПБ
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Управление питанием (PMIC) | |
| Регуляторы напряжения - DC Импульсные регуляторы постоянного тока | |
| производитель | Инструменты Техаса |
| Ряд | Автомобильная промышленность, AEC-Q100 |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Digi-Reel® | |
| Статус продукта | Активный |
| Функция | Шаг вверх, шаг вверх/вниз |
| Выходная конфигурация | Положительный |
| Топология | Повышение, Обратный ход, SEPIC |
| Тип выхода | Регулируемый |
| Количество выходов | 1 |
| Напряжение - вход (мин.) | 2,7 В |
| Напряжение - вход (макс.) | 5,5 В |
| Напряжение - выход (мин./фикс.) | 3В |
| Напряжение - выход (макс.) | 24В |
| Ток - Выход | 2.1А (переключатель) |
| Частота - переключение | 1,6 МГц |
| Синхронный выпрямитель | Нет |
| Рабочая Температура | -40°C ~ 125°C (ТДж) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | СК-74А, СОТ-753 |
| Пакет устройств поставщика | СОТ-23-5 |
| Базовый номер продукта | LM2735 |
ОсобенностиLM2735XQMF/НОПБ
• AEC-Q100 сертифицирован для автомобильных приложений:
– Температурный класс устройства 1: рабочий диапазон окружающей среды от –40°C до +125°C
• Диапазон входного напряжения: от 2,7 В до 5,5 В.
• Диапазон выходного напряжения: от 3 В до 24 В.
• Ток переключения 2,1 А во всем диапазоне температур
• Управление текущим режимом
• Контакт включения высокого логического уровня
• Сверхнизкий ток в режиме ожидания 80 нА в выключенном состоянии
• Переключатель NMOS 170 мОм
• 2% погрешность напряжения обратной связи
• Простота использования, малый общий размер решения
- Внутренний плавный пуск
– Внутренняя компенсация
- Две частоты переключения
– 520 кГц (LM2735-Y)
– 1,6 МГц (LM2735-X)
– Использует небольшие катушки индуктивности для поверхностного монтажа и конденсаторы на микросхемах
- Крошечные пакеты SOT-23 и WSON
• Создайте индивидуальную конструкцию с помощью LM2735-Q1 с WEBENCH® Power Designer
ПРИЛОЖЕНИЯизLM2735XQMF/НОПБ
• Автомобильная информационно-развлекательная система и кластер
• Усовершенствованная система помощи водителю (ADAS)
• Шлюз
• Смещение автомобильного ЖК-дисплея TFT
Экологические и экспортные классификацииLM2735XQMF/НОПБ
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченно) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
