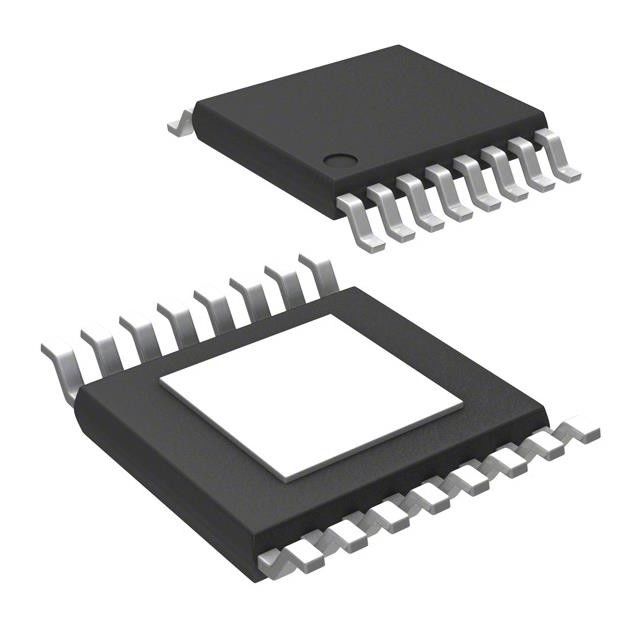

TPS2HB16BQPWPRQ1 Переключатель питания чипа датчика температуры/драйвер 1:1 60A 16-HTSSOP
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | TPS2HB16BQPWPRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | USD |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Номер детали: | TPS2HB16BQPWPRQ1 | Количество выходов: | 2 |
|---|---|---|---|
| Коэффициент - входной сигнал: Выход: | 1:1 | Интерфейс: | Включено-выключено |
| Напряжение тока - нагрузка: | 3V | 28V | Текущий объем производства (Макс): | 60A |
| Rds на (тип): | 16mOhm | Рабочая температура: | -40°C | 125°C |
Характер продукции
TLV3501AIDBVT IC CMOS Rail-to-Rail TTL SOT-23-6 Чип датчика температуры
TPS2HB16-Q1 также обеспечивает высокоточное аналоговое измерение тока, что позволяет улучшить нагрузку.
диагностика.Сообщая системному MCU ток нагрузки и температуру устройства, устройство позволяет
профилактическое обслуживание и диагностика нагрузки, что увеличивает срок службы системы.TPS2HB16-Q1 доступен в версии HTSSOP.
пакет, который позволяет уменьшить площадь печатной платы.
ОсобенностиTPS2HB16BQPWPRQ1
• Подходит для применения в автомобильной промышленности
• AEC-Q100 квалифицирован со следующими результатами:
– Температурный класс устройства 1: TA = диапазон рабочих температур окружающей среды от –40°C до 125°C
– Уровень классификации ESD устройства HBM 2
– Уровень классификации устройства CDM ESD C4B
– Выдерживает сброс нагрузки 40 В
• Двухканальный интеллектуальный переключатель верхнего плеча с RON 16 мОм (TJ = 25°C)
• Повышение надежности на уровне системы за счет регулируемого ограничения тока
– Ограничение тока регулируется от 4,1 А до 48,5 А и внутренне фиксируется на уровне 60 А
• Надежная встроенная защита выхода:
– Встроенная тепловая защита
– Защита от короткого замыкания на массу/аккумулятор
– Защита от переполюсовки батареи, включая автоматическое включение при обратном напряжении
– Автоматическое отключение при потере батареи/земли
– Встроенный выходной зажим для размагничивания индуктивных нагрузок
– Настраиваемая обработка ошибок
• Выход аналогового датчика можно настроить для точного измерения:
- Ток нагрузки
– Температура устройства
• Обеспечивает индикацию неисправности через вывод SNS
– Обнаружение обрыва нагрузки и короткого замыкания на батарею
Технические характеристикиTPS2HB16BQPWPRQ1
|
Продукт
|
TPS2HB16BQPWPRQ1
|
|
Тип переключателя
|
Общее назначение
|
|
Количество выходов
|
2
|
|
Отношение - Вход:Выход
|
1:1
|
|
Выходная конфигурация
|
Высокая сторона
|
|
Тип выхода
|
N-канал
|
|
Интерфейс
|
Вкл выкл
|
|
Напряжение - нагрузка
|
3В ~ 28В
|
|
Напряжение питания (Vcc/Vdd)
|
Не требуется
|
|
Ток - выход (макс.)
|
60А
|
|
RDS вкл. (тип.)
|
16 мОм
|
|
Тип ввода
|
-
|
|
Функции
|
-
|
|
Защита от сбоев
|
Ограничение тока (регулируемое), защита от перегрева
|
|
Рабочая Температура
|
-40°C ~ 125°C (ТА)
|
|
Тип крепления
|
Поверхностное крепление
|
|
Пакет устройств поставщика
|
16-ХЦСОП
|
|
Пакет/кейс
|
16-PowerTSSOP (0,173 дюйма, ширина 4,40 мм)
|
|
Базовый номер продукта
|
ТПС2ХБ16
|
ПрименениеTPS2HB16BQPWPRQ1
• Модуль автомобильного дисплея
• Модули ADAS
• Модуль комфорта сиденья
• Блок управления коробкой передач
• Модуль управления ОВКВ
• Модули управления кузовом
• Светодиодное освещение
• 2 лампы по 27 Вт
Экологические и экспортные классификации
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
