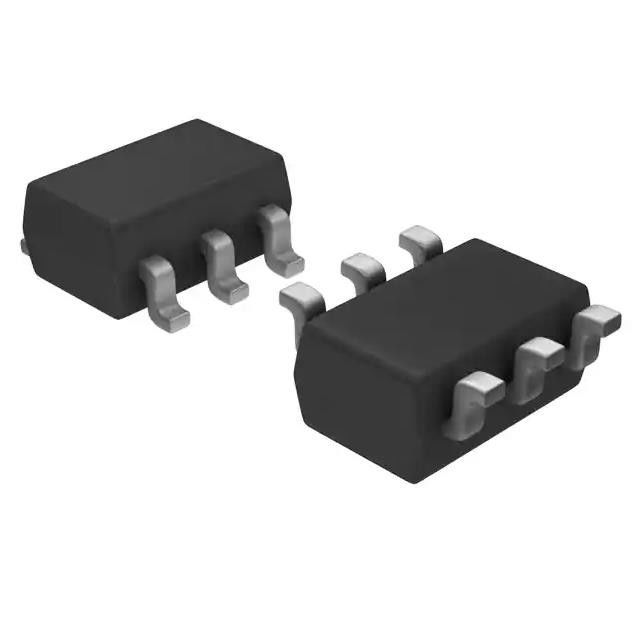

TLV3501AIDBVT Чип датчика температуры CMOS Rail-to-Rail TTL SOT-23-6 10pA
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | TLV3501AIDBVT |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | USD |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Напряжение тока - поставка, одиночная/двойная (±): | 2.7V | 5.5V, ±1.35V | 2.75V | Напряжение тока - смещение входного сигнала (Макс): | 6.5mV @ 5.5V |
|---|---|---|---|
| Настоящий - смещение входного сигнала (Макс): | 10pA @ 5.5V | Настоящий - спокойный (Макс): | 5mA |
| Условие испытаний: | -40°C | 125°C | Задержка распространения (Макс): | 10ns |
Характер продукции
TLV3501AIDBVTЧип датчика температурыCMOS Rail-to-Rail TTL SOT-23-6
Семейство двухтактных выходных компараторов TLV350x отличается быстрой задержкой распространения 4,5 нс и работой
от 2,7 В до 5,5 В. Диапазон входных синфазных сигналов за пределами шины делает его идеальным выбором для низковольтных
Приложения.Выход rail-to-rail напрямую управляет логикой CMOS или TTL.
Особенности TLV3501AIDBVT
• Высокая скорость: 4,5 нс
• Железнодорожный ввод/вывод
• Напряжение питания: от 2,7 В до 5,5 В.
• Двухтактный выходной каскад CMOS
• Выключение (только TLV3501)
• Микрокорпуса: 6-контактный SOT-23 (одинарный), 8-контактный SOT-23 (двойной)
• Низкий ток питания: 3,2 мА
Технические характеристики TLV3501AIDBVT
|
производитель
|
Инструменты Техаса
|
|
Ряд
|
-
|
| Упаковка | Лента и катушка (TR) |
|
Статус продукта
|
Активный
|
|
Тип
|
Общее назначение
|
|
Количество элементов
|
1
|
|
Тип выхода
|
CMOS, Push-Pull, Rail-to-Rail, TTL
|
|
Напряжение питания, одинарное/двойное (±)
|
2,7 В ~ 5,5 В, ± 1,35 В ~ 2,75 В
|
|
Напряжение — смещение входа (макс.)
|
6,5 мВ при 5,5 В
|
|
Ток — входное смещение (макс.)
|
10 пА при 5,5 В
|
|
Ток - выход (тип.)
|
-
|
|
Текущий — тихий (макс.)
|
5 мА
|
|
CMRR, PSRR (тип.)
|
70 дБ CMRR, 100 дБ PSRR
|
|
Задержка распространения (макс.)
|
10 нс
|
|
Гистерезис
|
6 мВ
|
|
Рабочая Температура
|
-40°С ~ 125°С
|
|
Пакет/кейс
|
СОТ-23-6
|
|
Тип крепления
|
Поверхностное крепление
|
|
Пакет устройств поставщика
|
СОТ-23-6
|
|
Базовый номер продукта
|
TLV3501
|
Применение TLV3501AIDBVT
• Автоматическое испытательное оборудование
• Беспроводные базовые станции
• Пороговые детекторы
• Детекторы пересечения нуля
• оконные компараторы
Экологические и экспортные классификации
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 2 (1 год) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
