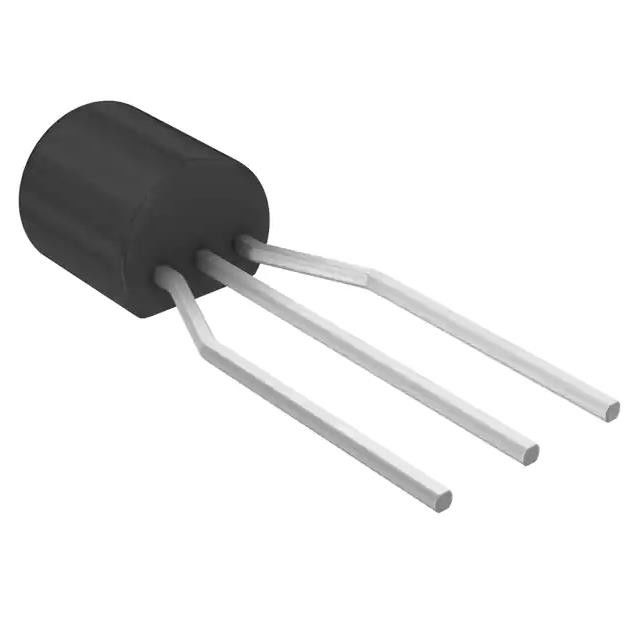

LM335AZT Обломок датчика температуры АНАЛОГОВЫЙ ДАТЧИК -40C-100C TO92-3
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | LM335AZT |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | USD |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
|
Подробная информация |
|||
| Тип датчика: | Аналоговый, местный | Воспринимающ температуру - местную: | -40°C | 100°C |
|---|---|---|---|
| Разрешение: | 10mV/°K | Точность - наиболее высоко (самый низкий): | ±3°C (±5°C) |
| Условие испытаний: | 25°C (- 40°C | 100°C) | Рабочая температура: | -40°C | 100°C |
Характер продукции
LM335AZT Датчик температуры Чип ДАТЧИК АНАЛОГОВЫЙ -40C-100C TO92-3
Особенности LM335AZT
■ Прямая калибровка в °K
■ Начальная точность 1°C
■ Работает от 450 мкА до 5 мА
■ Динамический импеданс менее 1 Ом
ОписаниеLM335AZT
LM135, LM235, LM335 — это прецизионные датчики температуры, которые легко калибруются.Они работают как двухвыводные стабилитроны, а напряжение пробоя прямо пропорционально абсолютной температуре при 10 мВ/°К.
Схема имеет динамическое сопротивление менее 1 Ом и работает в диапазоне токов от 450 мкА до 5 мА без изменения своих характеристик.
Калиброванные при +25°C модели LM135, LM235 и LM335 имеют типичную погрешность менее 1°C в диапазоне температур 100°C.В отличие от других датчиков, LM135, LM235, LM335 имеют линейный выход.
Технические характеристики LM335AZT
|
производитель
|
STMicroelectronics
|
|
Ряд
|
-
|
|
Статус продукта
|
Активный
|
|
Тип датчика
|
Аналоговый, местный
|
|
Измерение температуры - местное
|
-40°С ~ 100°С
|
|
Измерение температуры — дистанционное
|
-
|
|
Тип выхода
|
Аналоговое напряжение
|
|
Напряжение - питание
|
-
|
|
Разрешение
|
10 мВ/°К
|
|
Функции
|
-
|
|
Точность - самая высокая (самая низкая)
|
±3°С (±5°С)
|
|
Условия испытаний
|
25°С (-40°С ~ 100°С)
|
|
Рабочая Температура
|
-40°С ~ 100°С
|
|
Тип крепления
|
Сквозное отверстие
|
|
Пакет/кейс
|
ТО-226-3, ТО-92-3 (ТО-226АА) Формованные отводы
|
|
Пакет устройств поставщика
|
ТО-92-3
|
|
Базовый номер продукта
|
ЛМ335
|
Информация о применении LM335AZT
Существует простой метод калибровки устройства для более высокой точности.
Одноточечная калибровка работает, потому что выходной сигнал LM135, LM235, LM335 пропорционален абсолютной температуре с экстраполированным выходным сигналом датчика, равным 0 В при 0°K (-273,15°C).Ошибки выходного напряжения в зависимости от температуры являются только наклоном.Таким образом, калибровка наклона при одной температуре исправляет ошибки при всех температурах.
Выход схемы (калиброванный или нет) определяется уравнением:
VOT + VOTO x, где T — неизвестная температура, а To — эталонная температура (в °K).
Номинально выход откалиброван на 10 мВ/°К.
Следует принять меры предосторожности для обеспечения хорошей точности измерения.Как и в случае со всеми датчиками температуры, самонагревание может снизить точность.LM135, LM235 и LM335 должны работать с малым током, но достаточным для доведения датчика и его схемы калибровки до максимальной рабочей температуры.
Если датчик используется в среде с постоянным тепловым сопротивлением, ошибки, связанные с самонагревом, можно откалибровать извне.Это возможно, если цепь смещена стабильным по температуре током.Тогда нагрев будет пропорционален напряжению Зенера и, следовательно, температуре.Таким образом, ошибка из-за самонагрева пропорциональна абсолютной температуре как ошибка масштабного коэффициента.
