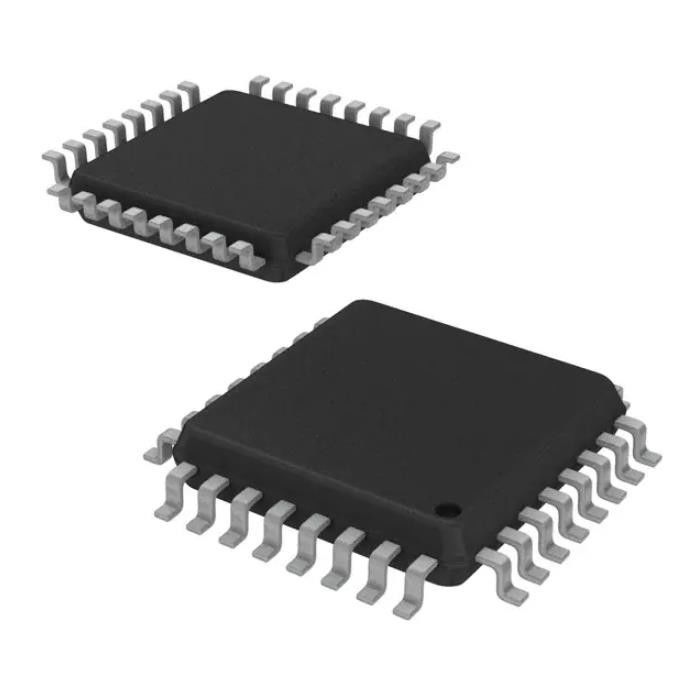

S9S08RN32W1MLCR Микроконтроллер IC MCU 8BIT 32KB FLASH 32LQFP
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | S9S08RN32W1MLCR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Серия: | S08 | упаковка: | Лента & вьюрок (TR) |
|---|---|---|---|
| Состояние продукта: | Активный | Digi-ключ Programmable: | Не подтверженный |
| Процессор ядра: | S08 | Размер ядра: | 8-разрядный |
| Скорость: | 20MHz | Взаимодействие: | ² c I, LINbus, SPI, UART/USART |
| Высокий свет: | S9S08RN32W1MLCR,Микроконтроллер IC MCU 8BIT,IC MCU 8BIT 32KB |
||
Характер продукции
S9S08RN32W1MLCR Токовые резисторы Ic Mcu 8bit 32kb Flash 32lqfp
S08 S08 ИС микроконтроллера 8 бит 20 МГц 32 КБ (32 КБ x 8) FLASH 32-LQFP (7x7)
Технические характеристикиS9S08RN32W1MLCR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Встроенный | |
| Микроконтроллеры | |
| производитель | NXP США Inc. |
| Ряд | S08 |
| Упаковка | Лента и катушка (TR) |
| Статус продукта | Активный |
| Программируемый цифровой ключ | Не подтверждено |
| Основной процессор | S08 |
| Размер ядра | 8-битный |
| Скорость | 20 МГц |
| Связь | I²C, LINbus, SPI, UART/USART |
| Периферийные устройства | LVD, POR, PWM, WDT |
| Количество входов/выходов | 26 |
| Размер памяти программы | 32 КБ (32 КБ x 8) |
| Тип программной памяти | ВСПЫШКА |
| Размер ЭСППЗУ | 256 х 8 |
| Размер оперативной памяти | 4К х 8 |
| Напряжение питания (Vcc/Vdd) | 2,7 В ~ 5,5 В |
| Преобразователи данных | А/Д 16х12б |
| Тип генератора | Внутренний |
| Рабочая Температура | -40°C ~ 125°C (ТА) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 32-ЛКФП |
| Пакет устройств поставщика | 32-ЛКФП (7х7) |
| Базовый номер продукта | S9S08 |
ОсобенностиS9S08RN32W1MLCR
• 8-битный центральный процессор S08 (CPU)
– Шина до 20 МГц при напряжении от 2,7 В до 5,5 В в диапазоне температур от -40 °C до 125 °C
– Поддержка до 40 источников прерываний/сбросов
– Поддержка до четырех уровней вложенных прерываний
- Встроенная память
– Чтение/программирование/стирание флэш-памяти до 60 КБ при полном рабочем напряжении и температуре
– до 256 байт EEPROM с ECC;2-байтовый стираемый сектор;Программа EEPROM и стирание при выполнении кода из флэш-памяти
– До 4096 байт оперативной памяти (ОЗУ)
– Защита от доступа к флэш-памяти и ОЗУ
• Режимы энергосбережения
– один маломощный режим остановки;режим ожидания с пониженной мощностью
– Регистр включения периферийных часов может отключать часы для неиспользуемых модулей, уменьшая токи;позволяет часам
оставаться включенным для определенных периферийных устройств в режиме stop3
• Часы
– Oscillator (XOSC) – осциллятор Пирса с петлевым управлением;кристаллический или керамический резонатор
– Внутренний источник тактового сигнала (ICS) – содержит контур частотной автоподстройки частоты (FLL), управляемый внутренним или внешним
ссылка;прецизионная подстройка внутреннего эталона, допускающая отклонение 1 % в диапазоне температур от 0 °C до 70 °C и от -40 °C до 85 °C, отклонение 1,5 % в диапазоне температур от -40 °C до 105 °C и отклонение 2 % диапазон рабочих температур от -40 °C до 125 °C;до 20 МГц
• Защита системы
– Сторожевой таймер с независимым источником синхронизации
– Обнаружение низкого напряжения со сбросом или прерыванием;выбираемые точки срабатывания
– Обнаружение недопустимого кода операции со сбросом
– Обнаружение недопустимого адреса со сбросом
Приложения изS9S08RN32W1MLCR
Номера деталей для чипа имеют поля, которые идентифицируют конкретную деталь.Вы можете использовать значения этих полей, чтобы определить конкретную деталь, которую вы получили.
Экологические и экспортные классификацииS9S08RN32W1MLCR
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.31.0001 |
