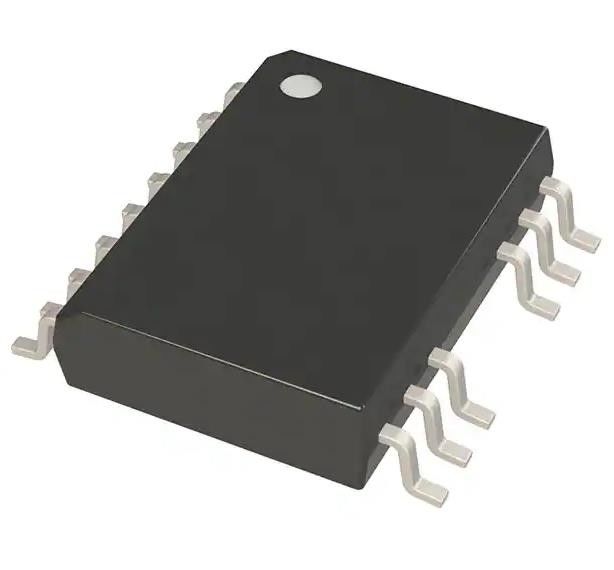

UCC21530BQDWKRQ1 4A 6A Двигатель шлюза Капацитивная сцепка 5700Vrms 2 канал
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | UCC21530BQDWKRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество каналов: | 2 | Напряжение тока - изоляция: | 5700Vrms |
|---|---|---|---|
| Невосприимчивость единого режима переходная (минута): | 100 В/н | TpLH задержки распространения/tpHL (Макс): | 30н, 30н |
| Искажение ширины ИМПа ульс (Макс): | 6 нс | Время подъема / падения (тип): | 6н, 7н |
| Высокий свет: | 6A UCC21530BQDWKRQ1 Драйвер ворот,2 канал UCC21530BQDWKRQ1 Драйвер входа,4A UCC21530BQDWKRQ1 Драйвер шлюза |
||
Характер продукции
UCC21530BQDWKRQ1 4A, 6A Двигатель шлюза Капацитивная связь 5700Vrms 2 канал
Спецификации UCC21530BQDWKRQ1
| Тип | Описание |
| Категория | Изоляторы |
| Изоляторы - проводники ворот | |
| Мфр | Техасские инструменты |
| Серия | Автомобильная промышленность, AEC-Q100, Функциональная безопасность (FuSa) |
| Пакет | Лента и катушка (TR) |
| Технологии | Пропускная сцепка |
| Количество каналов | 2 |
| Напряжение - изоляция | 5700Vrms |
| Временный иммунитет общего режима (мин) | 100 В/н |
| Задержка распространения tpLH / tpHL (макс.) | 30н, 30н |
| Извращение ширины импульса (макс.) | 6 нс |
| Время подъема / падения (тип) | 6н, 7н |
| Ток - Выход высокий, низкий | 4А, 6А |
| Ток - пиковая мощность | 4А, 6А |
| Напряжение - вперед (Vf) (тип) | - |
| Напряжение - выходное питание | 14.7V ~ 25V |
| Операционная температура | -40°C ~ 125°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 14-SOIC (0,295", 7,50 мм в ширину) |
| Пакет изделий поставщика | 14-SOIC |
| Агентство по утверждению | CQC, CSA, UL, VDE |
| Номер базовой продукции | UCC21530 |
ОсобенностиUCC21530BQDWKRQ1
• квалификация AEC-Q100:
️ Температура устройства класса 1
Устройство HBM ESD уровень классификации H2
Устройства CDM ESD уровень классификации C6
• Управление качеством в области функциональной безопасности
Документация, которая может помочь в разработке системы функциональной безопасности
• Универсальный: двойной низкосторонний, двойной высокосторонний или полумостовой драйвер
• Широкофюзеляжный пакет SOIC-14 (DWK)
• 3,3 мм расстояние между каналами драйверов
• Параметры переключения:
Обычная задержка распространения
Минимальная ширина импульса 10-ns
Максимальное совпадение задержки 5 нс
Максимальное искажение ширины импульса
• Общий режим временного иммунитета (CMTI) более 100 В/с
• Продолжительность работы изоляционного барьера > 40 лет
• 4-A пиковый источник, 6-A пиковый выход раковины
• Входы, совместимые с TTL и CMOS
• диапазон входных ВЦКИ от 3 до 18 В
• До 25-вольтный выход VDD
Оптимизация
• Программируемое совпадение и мертвое время
• Отбрасывает входные импульсы и преходящие звуки, менее 5 нс
• Диапазон температуры работы от 40 до +125°C
• Сертификации в области безопасности:
Изоляция 8000-VPK по DIN V VDE V 0884-11 :2017-01
Изоляция 5,7 кВРМС в течение 1 минуты по UL 1577
¢ Сертификация CSA по стандартам IEC 60950-1, IEC 62368-1, IEC 61010-1 и IEC 60601-1 для конечного оборудования
️ сертификация CQC согласно GB4943.1-2011
ВведениеUCC21530BQDWKRQ1
• Зарядные устройства для батарей HEV и BEV
• Солнечная нить и центральные инверторы
• Зарядные батареи переменного тока и постоянного тока
• Инвертор переменного тока и сервопривод
• Передача электроэнергии из переменного тока в постоянный ток и из постоянного тока в постоянный ток
• Системы хранения энергии
