Резисторы Ic Mcu 16bit 128kb внезапное 144tqfp чувства BB SAF-XC161CJ-16F20F настоящие
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | BB SAF-XC161CJ-16F20F |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Mfr: | Технологии Infineon | Серия: | XC16x |
|---|---|---|---|
| упаковка: | Лента & вьюрок (TR) | Состояние продукта: | Прерыванный на Digi-ключе |
| Digi-ключ Programmable: | Не подтверженный | Процессор ядра Digi-ключа Programmable: | C166SV2 |
| Размер ядра: | шестнадцатиразрядный | Скорость: | 20MHz |
Характер продукции
Резисторы Ic Mcu 16bit 128kb внезапное 144tqfp чувства BB SAF-XC161CJ-16F20F настоящие

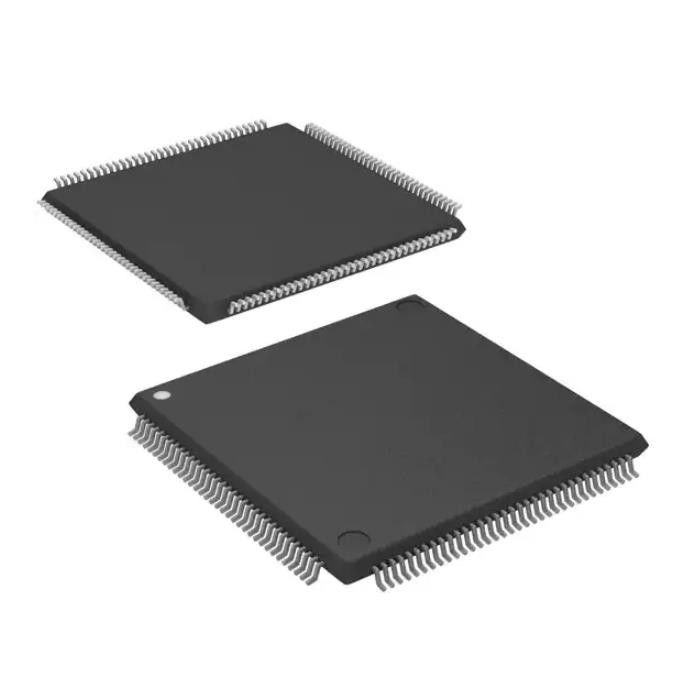

Микроконтроллер IC шестнадцатиразрядное 20MHz 128KB C166SV2 XC16x (128K x 8) ВНЕЗАПНОЕ PG-TQFP-144-7
Спецификации BB SAF-XC161CJ-16F20F
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемаы (ICs) |
| Врезанный | |
| Микроконтроллеры | |
| Mfr | Технологии Infineon |
| Серия | XC16x |
| Пакет | Лента & вьюрок (TR) |
| Состояние продукта | Прерыванный на Digi-ключе |
| Digi-ключ Programmable | Не подтверженный |
| Процессор ядра | C166SV2 |
| Размер ядра | шестнадцатиразрядный |
| Скорость | 20MHz |
| Взаимодействие | CANbus, EBI/EMI, ² c I, SLDM, SPI, UART/USART |
| Peripherals | PWM, WDT |
| Номер I/O | 99 |
| Размер запоминающего устройства программы | 128KB (128K x 8) |
| Тип памяти программы | ВСПЫШКА |
| Размер EEPROM | - |
| Размер RAM | 8K x 8 |
| Напряжение тока - поставка (Vcc/Vdd) | 2.35V | 2.7V |
| Преобразователи данных | A/D 12x8/10b |
| Тип генератора | Внутренний |
| Рабочая температура | -40°C | 85°C (ЖИВОТИКИ) |
| Устанавливать тип | Поверхностный держатель |
| Пакет/случай | 144-LQFP |
| Пакет прибора поставщика | PG-TQFP-144-7 |
| Низкопробный номер продукта | SAF-XC161 |
Особенности BB SAF-XC161CJ-16F20F
• C.P.U. высокой эффективности шестнадцатиразрядное с трубопроводом 5-Stage
– время цикла инструкции 25 ns на часах C.P.U. 40 MHz (исполнение Одно-цикла)
– умножение 1-Cycle (16 бит), разделение × 16 предпосылки (бит 32/16) в 21 цикле
– 1-Cycle Умножать-и-аккумулируют инструкции (MAC)
– Увеличенные булевские объекты сдержанной манипуляции
– Исполнение скачки Нул-цикла
– Дополнительные инструкции поддержать HLL и операционные системы
– Основанный на Регистр дизайн со множественными переменными банками регистра
– Быстрая поддержка переключения контекста с 2 дополнительными местными банками регистра
– Место для адреса 16 мбайт полное линейное для кода и данных
– Зона регистра особенной функции На-обломока 1024 байт (C166Family совместимые)
• система прерывания 16-Priority-Level с 73 источниками, Образц-тариф вниз до 50 ns
• Объекты через регулятор периферийного события (PEC), передачи данных Одно-цикла 8-канала управляемые Прерывани указатели 24-Bit покрывают полное место для адреса
• Поколение часов через на-обломок PLL (1:0.15… 1 факторов: 10), или через Prescaler (1:1… 60 факторов: 1)
• Модули памяти На-обломока
– RAM Двойн-порта На-обломока 2 кбайтов (DPRAM)
– 4 данного по SRAM На-обломока кбайтов (DSRAM)
– Программа На-обломока 2 кбайтов/данные SRAM (PSRAM)
– Память программы На-обломока 128 кбайтов (флэш-память)
• Модули На-обломока периферийные
– конвертер 12-Channel A/D с Programmable разрешением
(10-bit или 8-разрядный) и время преобразования (вниз до 2,55 µs или 2,15 µs)
– Общецелевой захват 2 16-Channel/сравнивает блоки
(32 штыря вход-выхода)
– Многофункциональный общецелевой блок таймера с 5 таймерами
– 2 одновременное/асинхронные серийные каналы (USARTs)
– 2 Высоко-Скорост-одновременных серийных канала
– Интерфейс TwinCAN На-обломока (Rev. 2.0B активный) с 32 объектами сообщения
(Полное CAN/Basic МОЖЕТ) на 2 узлах КОНСЕРВНОЙ БАНКИ, и функциональности ворот
– Серийный модуль канала передачи данных (SDLM), уступчивый с J1850, поддерживая классом 2
– Интерфейс шины IIC (kbit/s 10-bit адресуя, 400) с 3 каналами (передал по мультиплексу)
– Реальний маштаб времени На-обломока, управляемый преданным генератором
• Бесполезный, сон, и сила вниз с режимов с гибким управлением силы
• Programmable таймер сторожевого пса и сторожевой пес генератора
Применения BB SAF-XC161CJ-16F20F
Приказывая код для микроконтроллеров Infineon обеспечивает точную ссылку на необходимый продукт. Этот приказывая код определяет:
• производное само, т.е. свой набор функции, диапазон температур, и подача напряжения
• пакет и тип доставки.
Для доступных приказывая кодов для XC161 пожалуйста см. ваш ответственный представитель по сбыту или ваш местный раздатчик.
Примечание: Приказывая коды для версий Маск-ROM definedfor каждый продукт после проверки соответственно кода ROM. Этот документ описывает несколько производных от XC161
группа. Таблица 1 перечисляет эти производные и суммирует разницы. По мере того как этот документ ссылается на все из этих производных, некоторые описания не могут примениться к specificproduct.
Для простоты все версии сосланы на термину XC161 повсеместно в этот документ.
Классификации экологических & экспорта BB SAF-XC161CJ-16F20F
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 3 (168 часов) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
